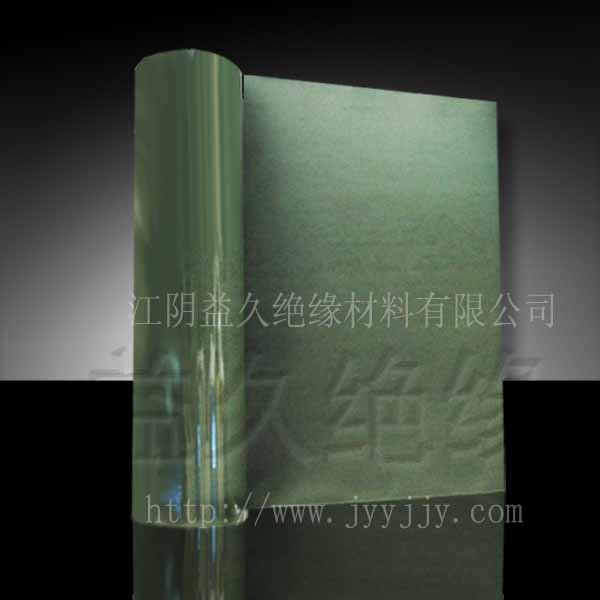

复合绝缘材料6520
 复复合绝缘材料6520产品详细介绍：
复合绝缘材料6520特点及用途点：
复合绝缘材料6520是电工绝缘纸和聚酯薄膜经粘合剂粘合而成的二层复合材料；
耐热级别为E级；
复合绝缘材料6520有良好的介电性能和较高的机械强度；
复合绝缘材料6520适用于电机、电器中的槽衬垫和匝间绝缘。
复合绝缘材料6520标准：JB/T4059-1991
6520聚酯薄膜绝缘纸柔软复合材料（俗称青壳复合纸）性能表
序号 指标名称 单位 指标值
1、 标称厚度 mm 0.15 0.17 0.20 0.22 0.25 0.27 0.30 0.35 0.45 0.60
2、 标准厚度允许偏差 mm ±0.02 ±0.02 ±0.03 ±0.03 ±0.03 ±0.03 ±0.03 ±0.035 ±0.045 ±0.06
3、 标准定量及偏差 g / m2 190±
28		 215±
32		 250±
38		 275±
40

310±
46

 330±50 370±55 490±73 550±80 730±110
4、 薄膜标称厚度 um 36
5、 拉
伸
强
度		 纵向 不弯折   ≥100 ≥110 ≥125 ≥130 ≥150 ≥175 ≥200 ≥240 ≥360 ≥400
弯折   ≥70 ≥75 ≥80 ≥85 ≥95 ≥100 ≥110 ≥180 ≥275 ≥320
横向 不弯折 N/10mm ≥80 ≥85 ≥90 ≥90 ≥95 ≥100 ≥105 ≥120 ≥180 ≥200
弯折 ≥50 ≥50 ≥50 ≥55 ≥60 ≥70 ≥80 ≥115 ≥175 ≥190
6、 伸长率 纵向不弯折 % ≥2 ≥3
横向弯折后 ≥8 ≥10
7、 击穿 不折弯 KV ≥7
电压 折弯后 ≥6
8、 常态粘结性   不分层
9、 热态粘结性  130±2℃ 10min   不分层 不起泡 不流胶
